COMEC LBM950 - masina CNC pentru rectificat chiuloase, arbori cotiti, etc la autoturisme si microbuze
LBM950

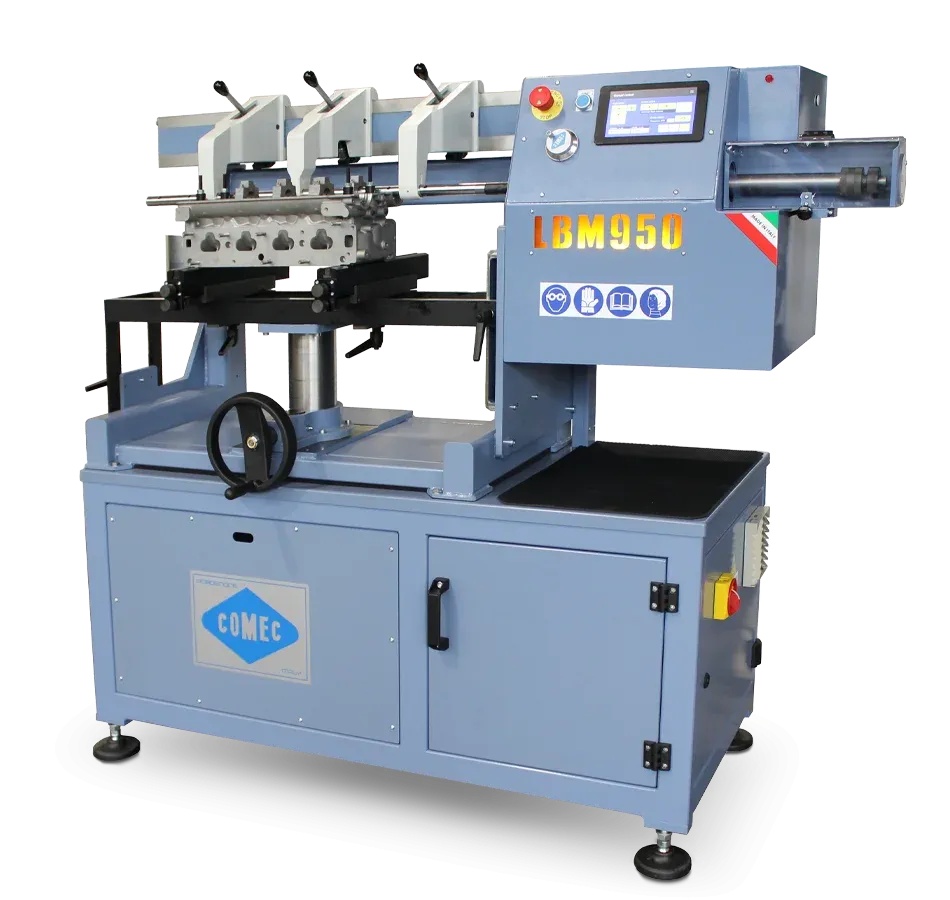

Mașină de alezat linie CNC pentru capete și blocuri
DOMENIUL DE APLICARE
Mașina de alezat linie LBM950 permite recondiționarea orificiilor de carcasă fie ale chiulaselor arborelui cu came și ale blocurilor arborelui cotit ale mașinilor și camioanelor ușoare.
Sistemul inovator de antrenare a barei cromate combină cele două mișcări de alezare și de rotație și constă dintr-o unitate de rulment liniar cu bile care asigură o mișcare lină și precisă și un dispozitiv de acționare cu curea care asigură rotirea controlată a suportului sculei cu bară.
Toate operațiunile legate de bară precum mișcările manuale, setarea parametrilor de lucru și ciclurile automate sunt gestionate de un panou cu ecran tactil care, combinat cu o roată electronică, face ca utilizarea LBM950 să fie extrem de intuitivă, simplă și foarte productiv.
Bara de alezat este susținută de trei brațe mobile, rezistente , care oferă o rigiditate ridicată în timpul prelucrării, în timp ce centrarea perfectă și rapidă a piesei de prelucrat față de locurile de alezat este permisă datorită butoanelor de reglare fină, fie în înălțime, fie în mișcări transversale, asistate de o pereche. de dispozitive de centrare complet de comparatoare . Dispozitivul
versatil și util simplifică și accelerează operațiunea de strângere a oricărui tip de chiulasă și blocuri.
Sistemul inovator de antrenare a barei cromate combină cele două mișcări de alezare și de rotație și constă dintr-o unitate de rulment liniar cu bile care asigură o mișcare lină și precisă și un dispozitiv de acționare cu curea care asigură rotirea controlată a suportului sculei cu bară.
Toate operațiunile legate de bară precum mișcările manuale, setarea parametrilor de lucru și ciclurile automate sunt gestionate de un panou cu ecran tactil care, combinat cu o roată electronică, face ca utilizarea LBM950 să fie extrem de intuitivă, simplă și foarte productiv.
Bara de alezat este susținută de trei brațe mobile, rezistente , care oferă o rigiditate ridicată în timpul prelucrării, în timp ce centrarea perfectă și rapidă a piesei de prelucrat față de locurile de alezat este permisă datorită butoanelor de reglare fină, fie în înălțime, fie în mișcări transversale, asistate de o pereche. de dispozitive de centrare complet de comparatoare . Dispozitivul
versatil și util simplifică și accelerează operațiunea de strângere a oricărui tip de chiulasă și blocuri.
Description
SPECIFICAȚII
| Capacitate de plictisitor | 24 ÷ 85 mm |
| Deplasare maximă plictisitoare a barului | 190 mm |
| Distanța Min-Max înălțime suporturi-bar C/L | 100 ÷ 376 mm |
| Lungimea maximă a chiulasei și a blocului | 810 mm |
| Lățimea maximă a chiulasei și a blocului | 300 mm |
| Viteza de rotatie variabila a axului | 0 ÷ 400 rpm |
| Viteza de traversare a arborelui | 0 ÷ 5000 mm/min |
| Alimentați puterea motorului | 1,27 Nm |
| Puterea motorului de rotație a arborelui | 0,68 Nm |
| Dimensiuni (Lxlxh) | 1780x800x1385 mm |
| Greutate | 375 kg |

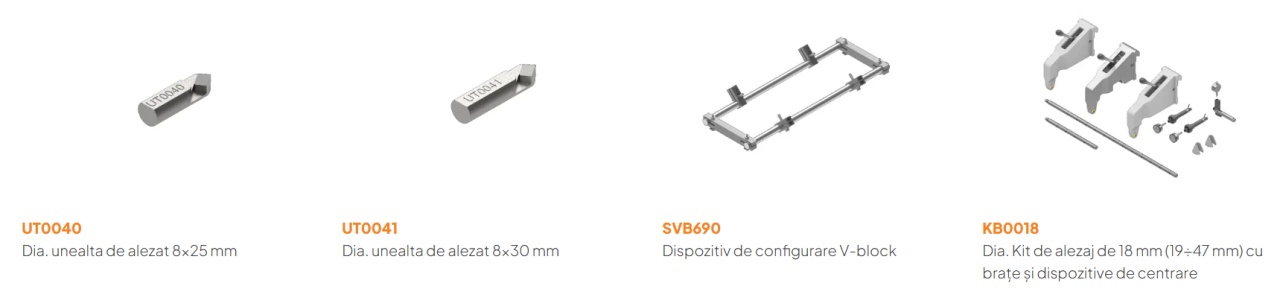

ECHIPAMENT STANDARD
- Deplasarea barei în ghidaje liniare cu sistem de antrenare cu șurub cu bile
- Deplasarea/rotația barei acționată de motoarele fără perii
- Panou de control cu ecran tactil
- Software de operare pentru procesul de lucru manual și automat
- Roată electronică pentru deplasare manuală
- Subsol cu tava pentru echipamente
- Brațe de susținere a barei de foraj
- Dispozitiv universal de prindere a capului
- Dia. 24÷85 mm L= 800 mm bară suport scule cromată
- Dia. Inel port scule 50÷85mm pentru blocuri
- Set de instrumente de plictisitor
- Dispozitiv de centrare cu cadran AC0093 (2 buc.)
- Dispozitiv de reglare a sculei complet cu comparator cu micrometru AC0091
- Set de suruburi de fixare pentru chiulasa
- Set de chei
- Manual de instructiuni
