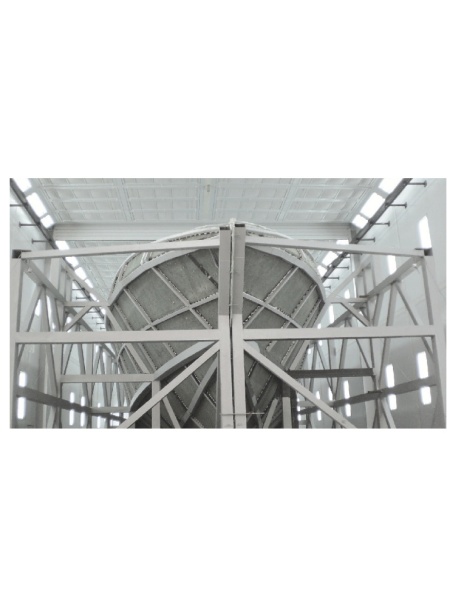

METRON MAGNUS INDUSTRIAL SEMI DOWN DRAFT 15 x 5.5 x 5 m Cabina de vopsit camioane, autobuze, barci
Cum te putem ajuta?
Descriere
Metron si Termomeccanica GL sunt fabricate integral in Italia.

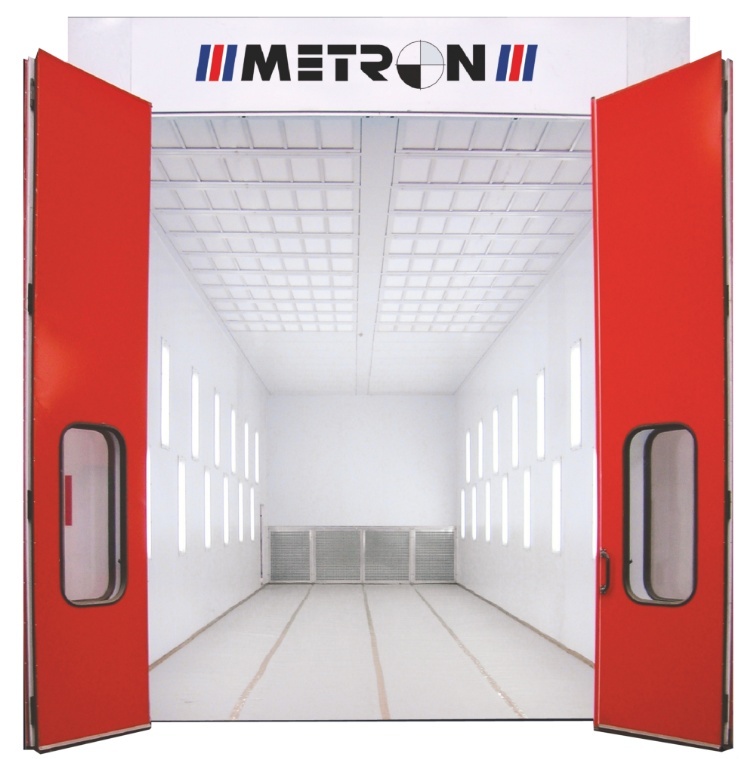

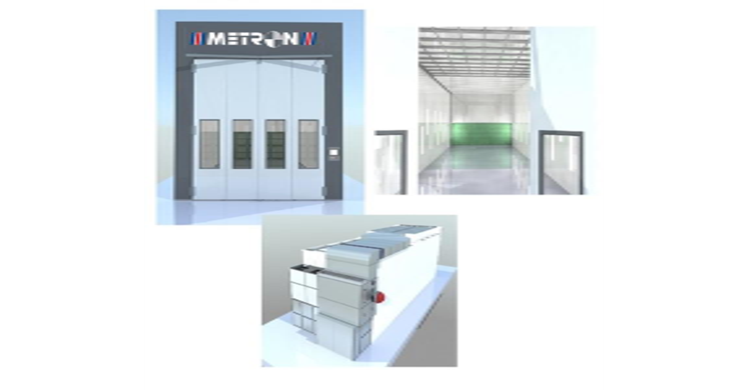

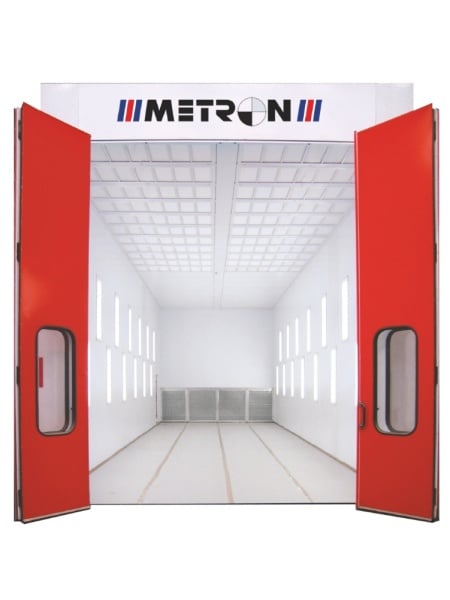

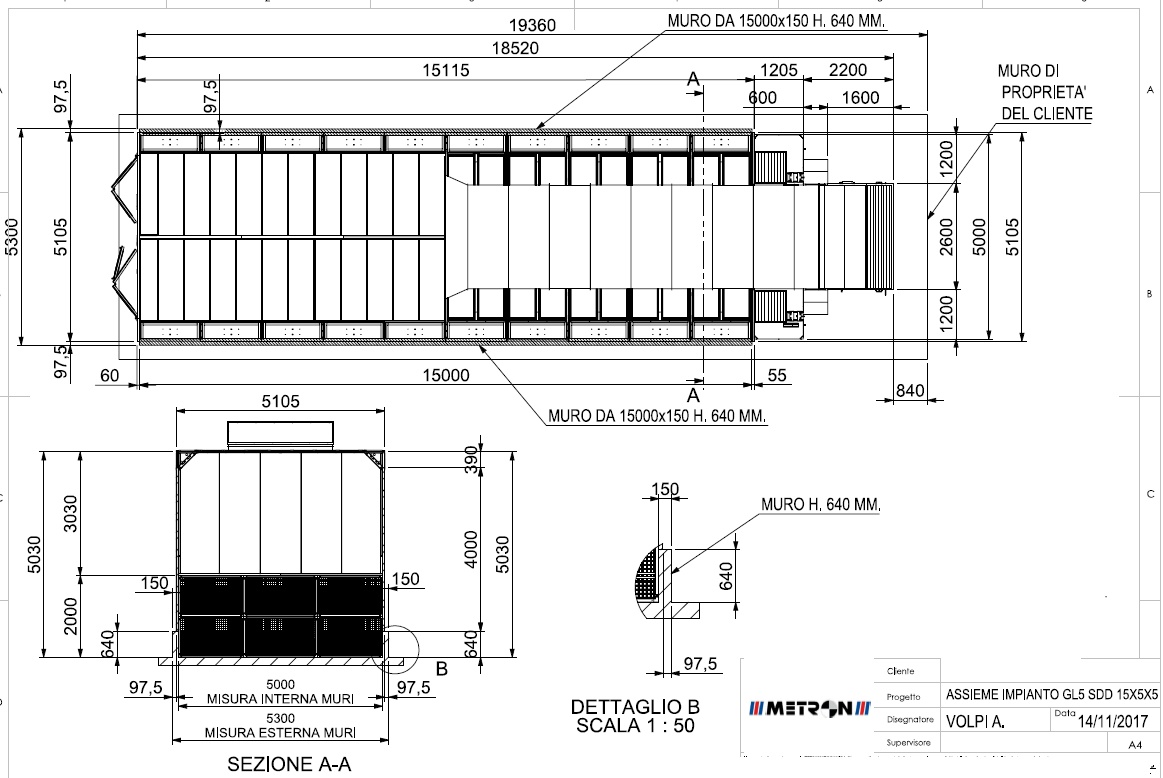

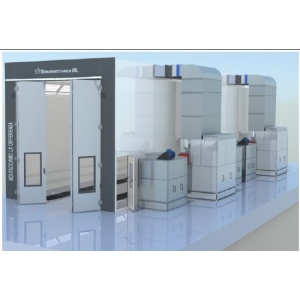

Cabină industrială MAGNUS cu flux de aer semi-descendent (semi-down draft), dimensiuni 15 x 5,5 x 5 m se monteaza direct pe pardoseala, nu necesita fundatie speciala si canale pentru circulatia aerului.
SPECIFICAȚII TEHNICE

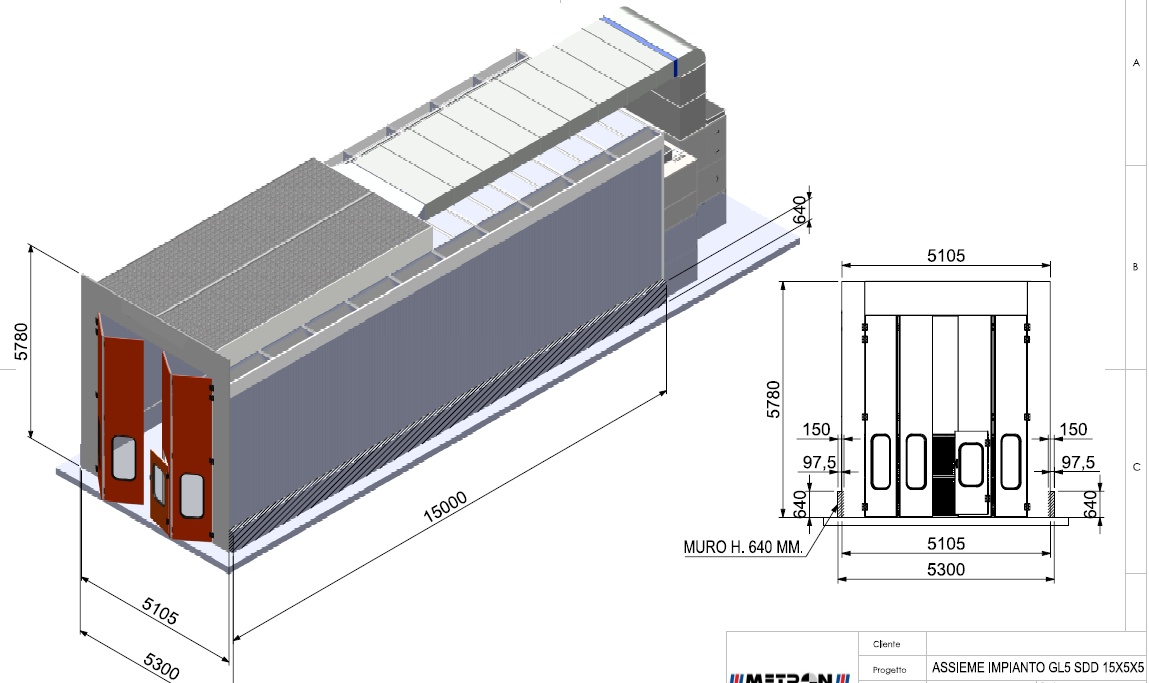

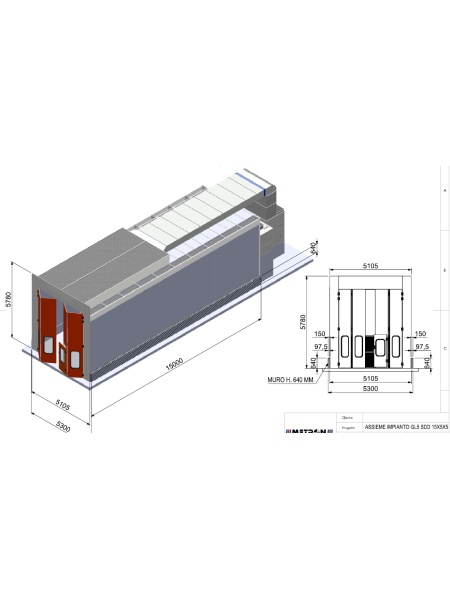

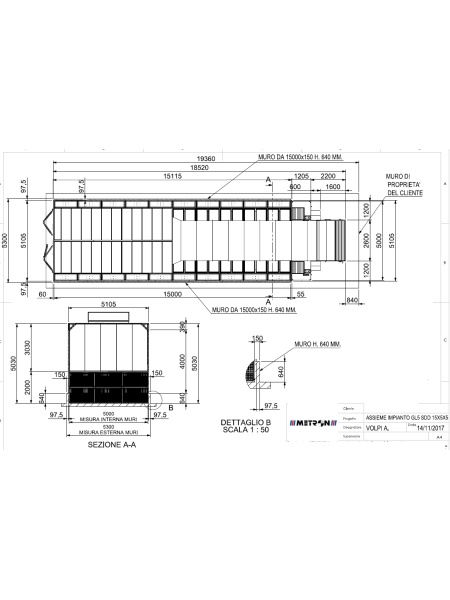

Dimensiuni interioare/exterioare cabina fara unitatile de admisie si extractie:
Lungime: 15000 – 15110 mm
Lățime: 5500 – 5600 mm
Înălțime: 5000 – 5680 mm
Ușă de acces cu patru (4) canaturi: dimensiuni utile deschidere 4000 x 4900 mm
Iluminat LED tavan: 16 corpuri de iluminat x 4 LED-uri, total 64 LED-uri x 30 W = 1920 W
Iluminat LED vertical: 16 corpuri de iluminat x 4 LED-uri, total 64 LED-uri x 30 W = 1920 W
Tip combustibil: Motorină
Putere unitate de admisie: 7,5 kW + 7,5 kW (10 CP + 10 CP)
Arzător: cu flacără dublă, 440.000 kcal/h
Dimensiuni interioare/exterioare cabina fara unitatile de admisie si extractie:
Lungime: 15000 – 15110 mm
Lățime: 5500 – 5600 mm
Înălțime: 5000 – 5680 mm
Ușă de acces cu patru (4) canaturi: dimensiuni utile deschidere 4000 x 4900 mm
Iluminat LED tavan: 16 corpuri de iluminat x 4 LED-uri, total 64 LED-uri x 30 W = 1920 W
Iluminat LED vertical: 16 corpuri de iluminat x 4 LED-uri, total 64 LED-uri x 30 W = 1920 W
Tip combustibil: Motorină
Putere unitate de admisie: 7,5 kW + 7,5 kW (10 CP + 10 CP)
Arzător: cu flacără dublă, 440.000 kcal/h
Panou de comandă: unitate de control electromecanică standard
Putere unitate de evacuare: 9,25 kW + 9,25 kW (12,5 CP + 12,5 CP)
Debit de aer: 40.000 m³/h
Temperatură de aplicare: 20° – 25° C
Putere unitate de evacuare: 9,25 kW + 9,25 kW (12,5 CP + 12,5 CP)
Debit de aer: 40.000 m³/h
Temperatură de aplicare: 20° – 25° C
Temperatură de uscare: 60° C
INCLUS IN OFERTA:

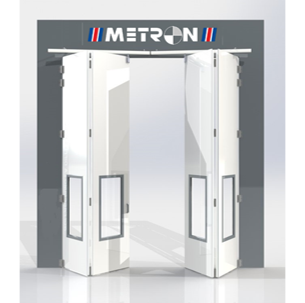

UȘĂ FRONTALĂ
Ușă frontală cu patru (4) canaturi; un canat poate fi utilizat ca ușă de acces. Toate canaturile sunt prevăzute cu ferestre dreptunghiulare mari, care permit vizualizarea facilă a interiorului cabinei de vopsire în timpul procesului.
Dimensiuni utile de deschidere: 4000 x 4900 mm.
Dimensiuni utile de deschidere: 4000 x 4900 mm.

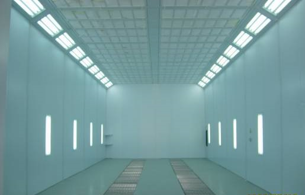

ILUMINAT LED DE PLAFON
Iluminatul interior al cabinei de vopsire este asigurat de corpuri de iluminat LED montate pe plafon, fixate în partea superioară a panourilor laterale și poziționate cu o înclinație de 30° față de planul orizontal pentru a garanta o iluminare uniformă. Aceste corpuri de iluminat sunt realizate din tablă galvanizată vopsită și sunt prevăzute cu două suporturi pentru LED-uri, fiecare alimentând câte două LED-uri. Toate corpurile de iluminat LED sunt izolate față de zona de uscare prin geamuri de protecție stratificate, conforme cu standardul prEN 12600:2000; acestea se remarcă prin eficiență ridicată, luminozitate intensă (XL), lumină de tip „zi” și un indice CRI 85, fiind totodată certificate IP 54.

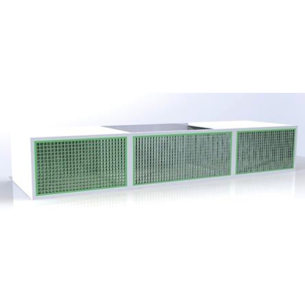

Casete de aspirație posterioare H 2000
Casete de aspirație montate pe partea din spate. Structură metalică cu panouri de închidere din tablă de oțel zincat. Pot fi realizate în diverse dimensiuni, în funcție de debitul de aer, având rolul de a prelua și direcționa aerul evacuat către instalațiile de evacuare. Pe partea frontală sunt amplasate cadrele cu filtre de reținere a vopselei, ușor de demontat.

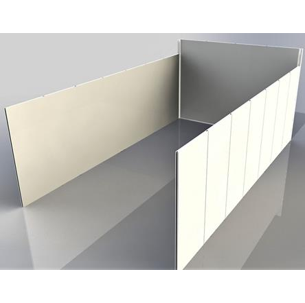

Panouri termoizolante standard
Panouri metalice termoizolante pentru pereți interiori și exteriori, concepute pentru a satisface o gamă largă de cerințe în domeniul construcțiilor civile și industriale. Grosimea panoului: 50 mm.

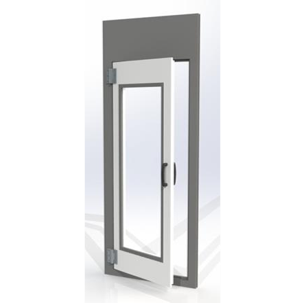

Ușă de serviciu laterală suplimentară
Ușă de serviciu laterală cu geam. Dimensiuni utile de deschidere: 800 x 2000 mm.

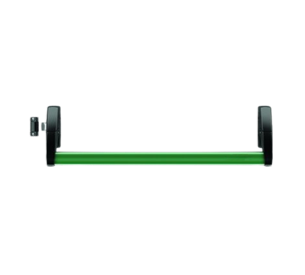

BARĂ ANTIPANICĂ
Bară antipanică orizontală de 1200 mm, din oțel vopsit sau inox. Asigură o cale de evacuare adecvată pentru operator în caz de pericol sau incendiu.
LUMINI LED VERTICALE INFERIOARE
Iluminarea este optimizată datorită luminilor verticale amplasate pe panourile laterale ale cabinei de vopsire. Corpurile de iluminat de plafon sunt realizate din tablă galvanizată vopsită.

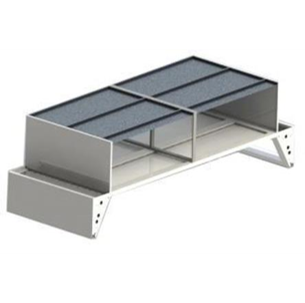

Cameră de plenum pentru admisia aerului
Camera de plenum pentru admisia aerului, situată la nivelul plafonului și având o înălțime de 650 mm, asigură o viteză optimă de admisie a aerului și reține particulele din fluxul de aer. Aceasta este alcătuită dintr-o structură din profile îndoite prin presare și vopsite, precum și din cadre dotate cu un sistem special de fixare/eliberare rapidă, care susțin filtrele de plafon.

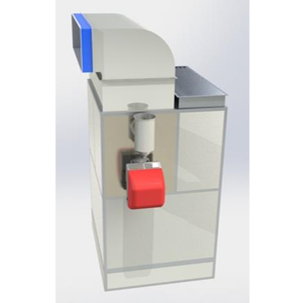

UNITATE DE ADMISIE CU TRANSMISIE PRIN CUREA ȘI FULIE
Motoare: 7,5 kW + 7,5 kW (10 CP + 10 CP)
Set de filtre tip buzunar din fibră acrilică, eficiență de filtrare 80% (clasa EU3)
Comutare automată între ciclurile de vopsire și uscare
Temperatură de vopsire: 20°–25° C
Temperatură de uscare: 60° C
Nivel de zgomot: 79 dB (A)
Set de filtre tip buzunar din fibră acrilică, eficiență de filtrare 80% (clasa EU3)
Comutare automată între ciclurile de vopsire și uscare
Temperatură de vopsire: 20°–25° C
Temperatură de uscare: 60° C
Nivel de zgomot: 79 dB (A)
Generatorul dispune de o structură metalică portantă (grosime 12/10), realizată din profile presate la rece și placată la exterior cu panouri din tablă galvanizată. Panourile fixe sunt atașate de structură și etanșate pentru a forma o incintă închisă. Panourile care servesc drept uși mobile pentru inspecție și întreținere sunt, în schimb, fixate pe structură cu sisteme de demontare rapidă, permițând intervenții prompte atunci când este necesar. Fiecare panou este prevăzut cu două mânere pentru o manipulare mai ușoară în timpul demontării. Structura este compartimentată în secțiuni.
Arzător pe motorină (optional arzator pe gaz sau GPL)
Arzător pe motorină, cu o putere termică de 420.000 kcal/h.
Clapetă antivibrații
Clapeta antivibrații este montată pe tubulatura care transportă aerul de la unitatea de admisie către camera de distribuție (plenum) a instalației. Rolul acesteia este de a preveni transmiterea vibrațiilor de la unitatea de admisie către cabină.
Recirculare totală
În etapa de recirculare se reutilizează până la 85% din aerul cald, ceea ce reduce costurile de operare; prin intermediul unei clapete, sistemul trece de la faza de vopsire – în care 100% din aerul încălzit este evacuat – la faza de uscare, recuperând și recirculând până la 85% din căldură.

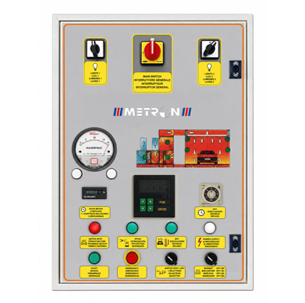

Unitate de comandă electromecanică standard cu manometru Magnehelic
Unitate de comandă electrică construită în conformitate cu reglementările în vigoare, carcasă din tablă laminată (550 x 750 x 220 mm), grad de protecție IP54, panou frontal încastrat, balamale interne, sistem de închidere conform normelor actuale, întrerupător general cu blocare a ușii, comenzi pentru reglarea și controlul termic al cabinei amplasate pe panoul frontal, comandă pentru 2 grupuri de iluminat, butoane de pornire/oprire, selector pentru modurile vopsire/uscare, întrerupător pentru oprirea arzătorului, contor orar, termoregulator cu dublă valoare de referință (set point), temporizator pentru uscare, indicatori luminoși de siguranță pentru sistemul termic, indicator de prezență a tensiunii de rețea, indicatori luminoși pentru fazele de vopsire și uscare.
Indicatorul Magnehelic afișează presiunea din interiorul cabinei. Acesta este prevăzut cu butoane pentru reglarea gradului de deschidere a clapetei de control al aerului. Include o diagramă a cabinei cu indicatoare luminoase pentru următoarele funcții: ventilator de admisie, ventilator de evacuare, arzător, lămpi superioare (stânga și dreapta) și lămpi laterale/inferioare (montate pe pereții din stânga și din dreapta).
IP 55 (protecție împotriva prafului și a jeturilor de apă)

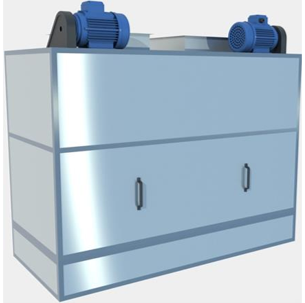

Unitate de evacuare cu transmisie prin curea și fulie
Putere motor: 9,25 kW + 9,25 kW (12,5 CP + 12,5 CP)
Structură metalică de susținere din tablă de oțel de 12/10 mm, placată la exterior cu panouri din tablă zincată (disponibilă și în variantă prevopsită, la cerere).
Sistemul este prevăzut cu un clapet manual de blocare a fluxului de aer și este echipat cu filtre de reținere a vopselei din fibre sintetice.
Sistemul este prevăzut cu un clapet manual de blocare a fluxului de aer și este echipat cu filtre de reținere a vopselei din fibre sintetice.
SISTEME DE SIGURANȚĂ
- Presostat cu senzor de presiune care intervine în caz de anomalie (suprapresiune sau depresiune).
- Electrovalvă pentru sistemul de blocare a pistolului de vopsit în caz de inactivitate sau în timpul fazei de uscare.
- Termoregulator prevăzut cu sondă pentru controlul temperaturii în timpul vopsirii și al coacerii.
- Contor pentru monitorizarea orelor de funcționare a cabinei.
- Coloană de semnalizare (vizuală și acustică) cu lumină de o singură culoare.
- Presostat pentru monitorizarea filtrelor de plafon.
- Presostat pentru monitorizarea filtrelor de pardoseală.
- Electrovalvă pentru sistemul de blocare a pistolului de vopsit în caz de inactivitate sau în timpul fazei de uscare.
- Termoregulator prevăzut cu sondă pentru controlul temperaturii în timpul vopsirii și al coacerii.
- Contor pentru monitorizarea orelor de funcționare a cabinei.
- Coloană de semnalizare (vizuală și acustică) cu lumină de o singură culoare.
- Presostat pentru monitorizarea filtrelor de plafon.
- Presostat pentru monitorizarea filtrelor de pardoseală.
Cabinele se pot dimensiona in functie de necesitatile utilizatorului!
