ROMESS ROE 3018 Inclinometru pentru reglare geometrie roti

Descriere

Inclinometru ROMESS ROE 3018

Aplicație

Inclinometrul ROE 3018 este utilizat pentru măsurarea poziției unghiulare a componentelor vehiculului. De exemplu, nivelul vehiculului este măsurat prin poziția brațului transversal (axul Y) la axa față și a arborelui de transmisie la axa spate (numit și ax Y). Valorile calculate pot fi apoi atribuite valorilor de ajustare pentru camber, toe și castor. Se măsoară înclinarea axei X și a axei Y atribuite. Dacă există o abatere mai mare de +/-7° pentru axa Y, atunci valorile măsurate trebuie ignorate pentru a preveni erorile de măsurare. Valorile măsurate sunt afișate în grade zecimale.

Design și funcționalitate

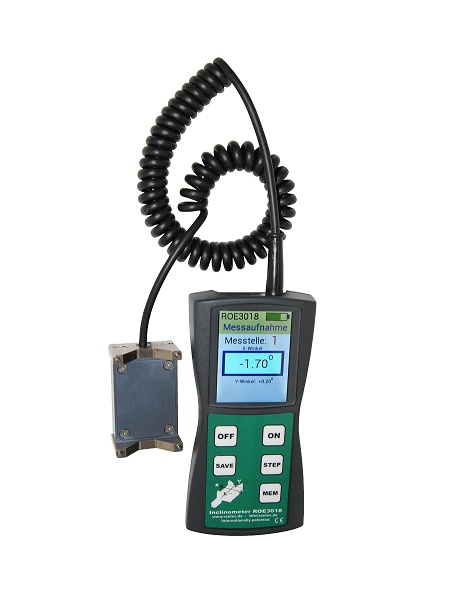

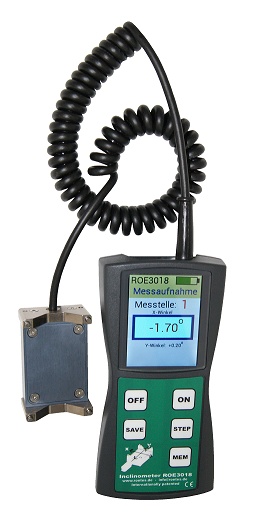

Inclinometrul ROE 3018 este format dintr-un dispozitiv portabil echipat cu tastatură și afișaj grafic, precum și un senzor pentru măsurarea a două plane, care este conectat la dispozitivul portabil prin intermediul unui cablu elicoidal. Dispozitivul este gata de utilizare imediată, deoarece senzorul rămâne întotdeauna în poziția zero (orizont). Dispozitivul este autoreglabil (vezi instrucțiunile de utilizare) și, prin urmare, nu trebuie trimis pentru certificare periodică. Intervalul de măsurare este de +/- 30° pe axa X și +/- 7° pe axa Y. Pentru a măsura înclinarea brațului transversal inferior, senzorul trebuie ținut pe o suprafață plană (punct de măsurare), pentru care poate fi necesară o placă adaptoare. Configurați senzorul cu vârfurile de măsurare, rezultatele măsurătorilor vor fi afișate pe afișaj și stocate apăsând tasta „salvare”. Trebuie să vă asigurați că cablul elicoidal este întotdeauna îndreptat spre centrul vehiculului, atât atunci când măsurați partea stângă a vehiculului, cât și atunci când măsurați partea dreaptă a vehiculului. În acest fel, senzorul poate distinge între valorile pozitive și cele negative. Nu este necesar niciun adaptor pentru măsurarea arborelui punte spate. În schimb, senzorul este plasat direct pe arbore cu prisma/blocul în V sau, în cazul arborilor de transmisie cu un diametru mai mare de 40 mm, cu vârfurile de măsurare ale senzorului de înclinare. Aici, trebuie să vă asigurați din nou că cablul este îndreptat spre centrul vehiculului. Dacă toate cele patru valori măsurate sunt înregistrate, acest lucru poate fi afișat apăsând butonul „memorie”. O versiune specială a dispozitivului este disponibilă cu un capac de protecție suplimentar (număr de comandă 3019 230V/50Hz și/sau 3119 110V/60Hz) care protejează dispozitivul împotriva șocurilor și a deteriorărilor minore și previne alunecarea dispozitivului.

Caracteristici

• Precizie ridicată de măsurare
• Manevrare ușoară
• Funcționare cu baterii disponibile în comerț (3x Mignon AA 1,2 V/ aproximativ 1500 mAh)
• Dispozitiv de încărcare (adaptor de alimentare) (PERMIS NUMAI LA UTILIZAREA BATERIILOR)

Date tehnice

• Certificat CE, clasă de protecție IP43
• Alimentare: 3,6 V – 6V, 0,8W (3 x Mignon, 1,2V/ aproximativ 1500 mAh)
• Interval de măsurare a unghiului: X +/- 30°, Y +/- 7°, precizie: +/- aproximativ 0,1°
• Echipament: Interfață mini USB pentru transmiterea datelor (în pregătire)
• Alimentare prin priză doar pentru încărcarea bateriilor (12V/250mA)
• Dimensiuni (L x l x Î în mm): 450 x 380 x 120 (în cutie), aproximativ 160 x 75 x 30 (fără cutie) greutate 2,1 kg
• Dimensiuni ambalare (L x l x Î în mm): 455 x 400 x 120, greutate 2,5 kg
• Pachet de livrare: Dispozitiv în cutie de depozitare, 3 baterii, alimentator cu priză, instrucțiuni de utilizare
• Accesorii la cerere: Adaptor 09606-50 adaptor standard, 09606-60 pentru tipul W 163 (clasa M), 09606-61 și 09606-65 pentru tipul W 163 (clasa M), 09606-66 pentru tipul W 415 (Citan), 09606-70 pentru Maybach
