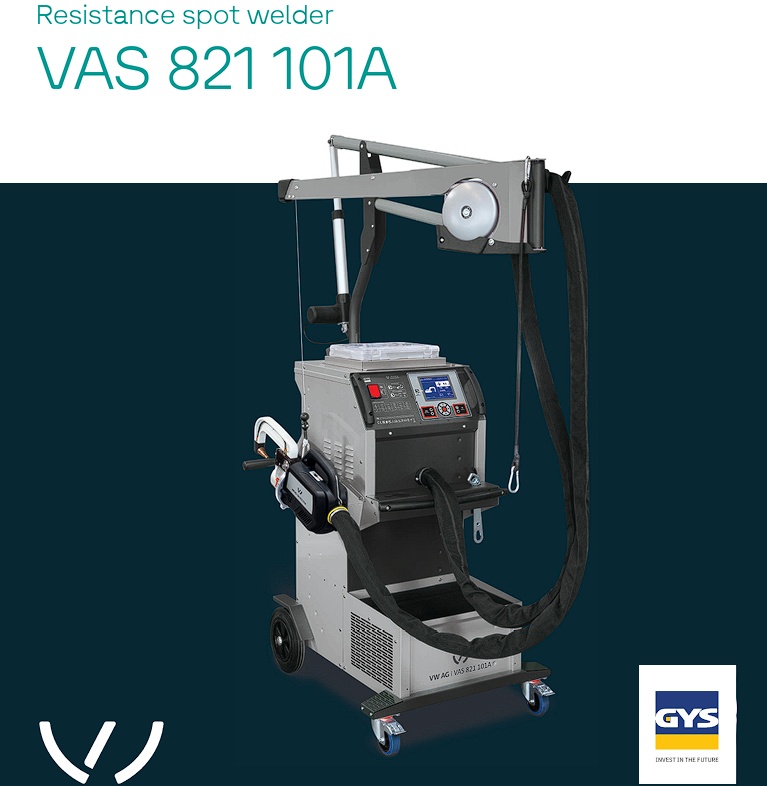

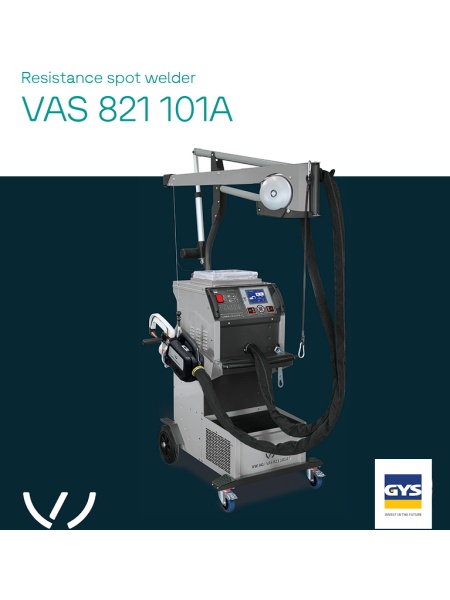

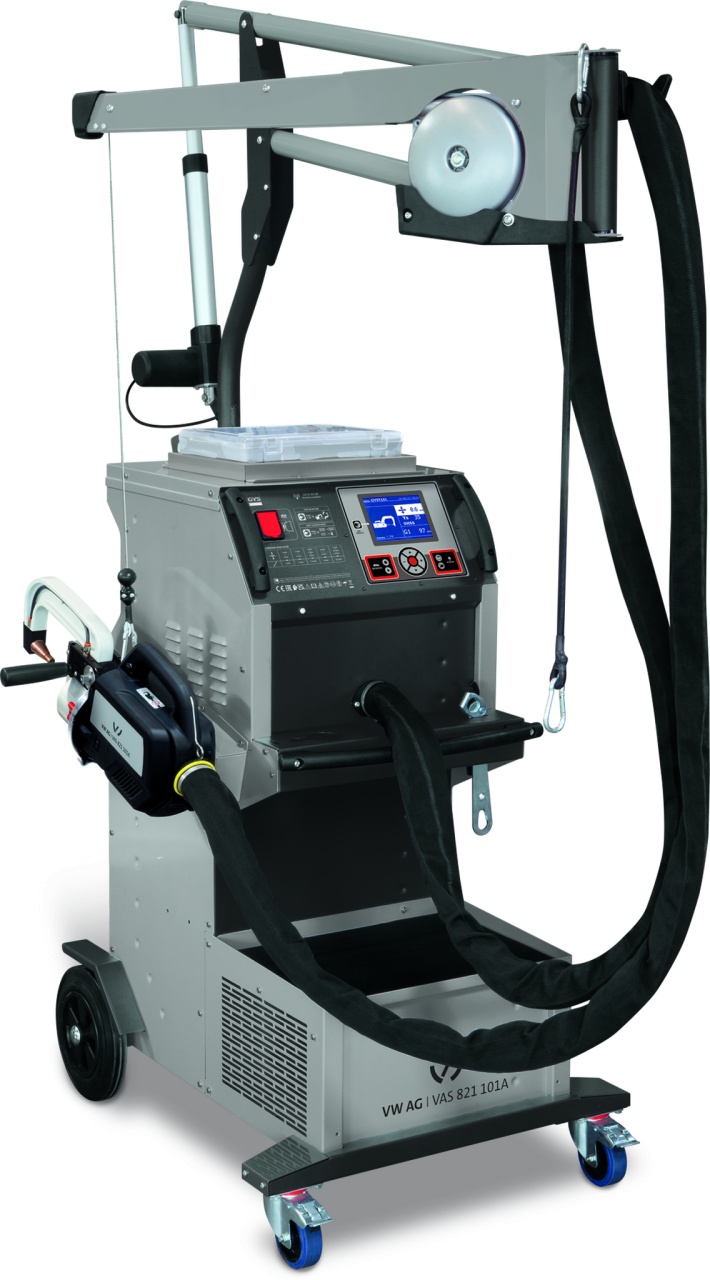

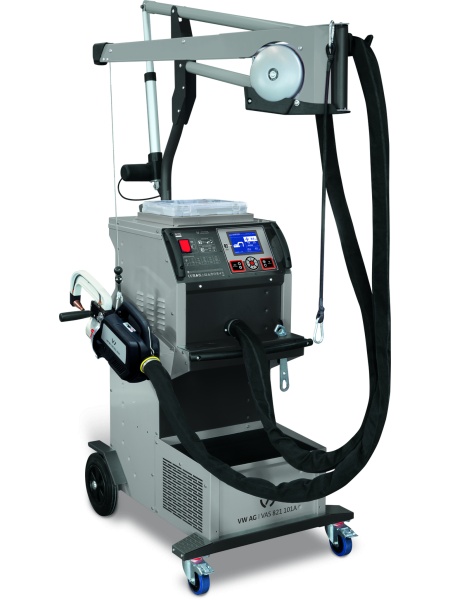

VAS 821 101A aparat sudura in puncte omologat VAG
Descriere
APARAT DE SUDURAT CU PUNCTE DE REZISTENȚĂ VAS 821 101A
Aparatul de sudură cu rezistență multifuncțional, controlat prin procesor, VAS 821 101A, cu clemă G cu transformator, este potrivit pentru toate sudurile în puncte de reparare permise pe vehiculele din Grupul Volkswagen pe tablă de oțel de înaltă și ultra-rezistență și tablă de oțel revenită la cald (UHSS / oțel cu bor). Are o presiune maximă de contact a electrodului de 550 daN la 8 bar și o putere de sudare de până la 14.500 amperi. Factorii de perturbare existenți, cum ar fi reziduurile de vopsea, pozițiile goale etc., sunt detectați automat și controlați adaptiv ori de câte ori este posibil. Dacă toleranțele de control sunt depășite, pe afișajul dispozitivului apare un mesaj text simplu. Monitorizarea completă a procesului și controlul automat al presiunii, curentului de sudare sau temperaturii de sudare sunt posibile prin intermediul software-ului. Energia garantează suduri de calitate constantă.
Avantaje:
• Greutate redusă: 11,3 kg cu clemă G1
• Supradeschidere automată de 80 mm (20 mm în repaus)
• Supradeschidere manuală a brațului pentru acces în zone dificile (distanță de 200 mm)
• Suport clemă și bază braț din alamă pentru contact electric optim (întreținere mai ușoară)
• Schimbare rapidă, fără unelte, a brațului, datorită pârghiei cu dublă acțiune
• Conectori automati pentru lichid de răcire
• Telecomenzi pe clemă (supradeschidere, sudare, confirmare setări)
• Senzor giroscopic montat pe rulment integrat pe clemă
• Productivitate maximă (18 puncte/min)
• Braț G9 (opțional) cu mod automat
Performanță:
• Putere de sudare:
• 14.500 A maxim
• Monitorizare curent constant
• Mesaj acustic dacă valoarea toleranței este depășită
• Consum redus de curent
• Presiune de aplicare a electrodului:
• Reglare automată a presiunii de contact
• Forță maximă a electrodului: 550 daN la 8 bar
• Transformator, redresoare, electrozi și piese de închidere răcite cu lichid
Presiunea de aplicare a electrodului:
• Reglarea automată a presiunii de contact
• Forța maximă a electrodului: 550 daN la 8 bar
• Transformator, redresoare, electrozi și piese de închidere răcite cu lichid
Braț reglabil:
• Rază de acțiune de la sursa de alimentare 120 cm
• Braț motorizat pentru reglarea înălțimii de lucru
• Echilibrator decalat pentru deconectarea din zona de lucru
• Protecție din cauciuc la capătul pieselor mobile
Conținut:
Aparat de sudură cu rezistență răcit cu lichid cu
• Clemă transformator G și cablu de clemă de 6 m
• Braț standard G1 190 x 97 mm
• Giroscop 360° cu rulmenți cu bile
• Sistem de echilibrare motorizat pentru adaptarea înălțimii de lucru
• Suport cablu
• Echilibrator cu arc
• Ghidaj clemă orbital 360°
• Cutie cu consumabile cu 6 capace de electrod tip A Ø 13 mm Memorie parametri:
• Interfață card SD pentru salvarea parametrilor de sudare
• Software pentru transferul rapoartelor pe PC (SPOT SAVE)
Date tehnice:
-Tensiune de intrare: UlN 3~ 400 V- 50/60 Hz
-Putere de conectare la rețea: IlN 25 A
-Putere nominală la 50% ED: S50 23 kVA
-Putere continuă maximă: Sp 16,5 kVA
-Putere de sudare maximă: Smax 96 kVA
-Tensiune secundară: U2d 7 VDC
-Curent maxim de scurtcircuit: 12cc 14.500 A
-Curent maxim Curent continuu: I2P 2.500 A
-Curent maxim de sudare reglat 13.000 A
-Protecție rețea aM 25A Curbă D
-Curent de defect 30 mA
-Interval temperatură de lucru +5°C / +40°C
-Interval temperatură transport + depozitare -25°C / +55°C
-Temperatură maximă Umiditate aer la 40°C (104°F) < 50 % la 20°C (68°F) < 90 % Max.
-Temperatură Altitudine 1.000 m
-Protecție la suprasarcină termică Redresor 70°C Clasă de protecție IP 20
-Lățime 650 mm Adâncime 800 mm Înălțime 2.050 mm
-Greutate 100 kg
-Lungime cablu de alimentare 8.000 mm
-Lungime cablu clemă 6.000 mm
-Presiune maximă Presiune aer admisie: P max. 10 bar
-Debit lichid de răcire: 2,3 L/min
-Presiune minimă de contact reglată: F min. 100 daN
-Presiune maximă de contact reglată: F max. 550 daN
© Volkswagen Aktiengesellschaft 38436 Wolfsburg Germania Ne rezervăm dreptul de a efectua modificări tehnice. Ilustrațiile pot conține accesorii speciale, care nu sunt incluse în livrarea standard.

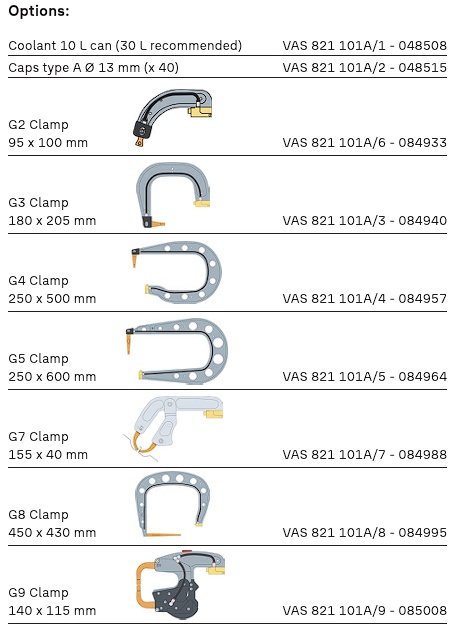

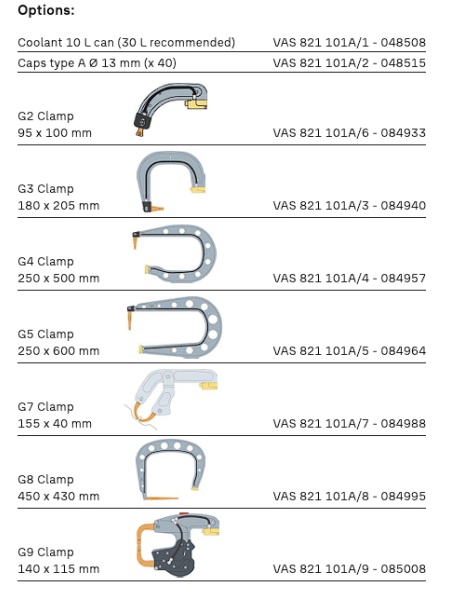

OPTIONALE:
